電池片檢測系列
電池片檢測系列

及時、專業的方案,滿足不斷發展的流體自動化市場對創新、可靠和速度的要求

太陽能電池單片分選機 DG500

產品簡介:

◆ 采用A+A+A+級太陽光模擬器

◆ 分選速度快720 pcs/h

◆ 閃光時間:15~200ms(可調)

◆ 可測各類高效電池片


咨詢熱線:4000-788-801

  • 產品介紹
  • 產品詳情

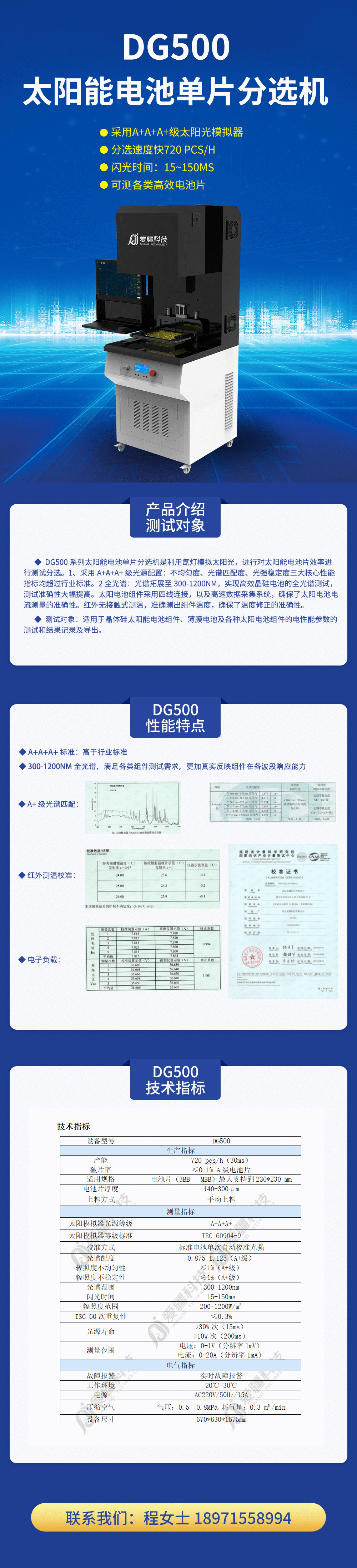

  • DG500.gif

  • 一、產品介紹

    DG500系列太陽能電池單片分選機是利用氙燈模擬太陽光,進行對太陽能電池片效率進行測試分選。

    1、采用A+A+A+級光源配置:不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業標準。

    2全光譜:光譜拓展至300-1200nm,實現高效晶硅電池的全光譜測試,測試準確性大幅提高。

    太陽電池組件采用四線連接,以及高速數據采集系統,確保了太陽電池電流測量的準確性。紅外無接觸式測溫,準確測出組件溫度,確保了溫度修正的準確性。

    測試對象:適用于晶體硅太陽能電池組件、薄膜電池及各種太陽電池組件的電性能參數的測試和結果記錄及導出。

    二、性能特點

    ◆ A+A+A+標準:高于行業標準

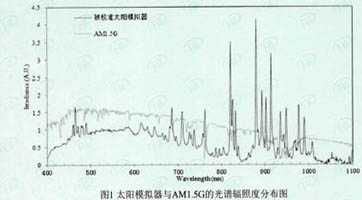

    ◆ 300-1200nm全光譜,滿足各類組件測試需求,更加真實反映組件在各波段響應能力

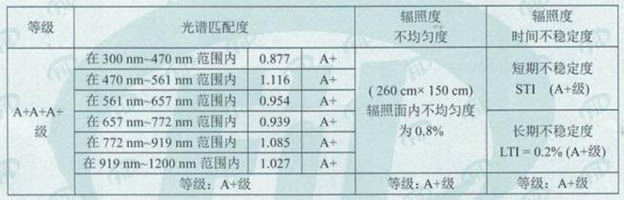

    ◆ A+級光譜匹配:

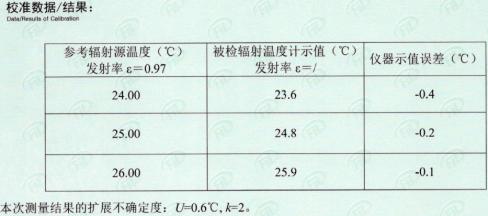

    ◆ 紅外測溫校準:

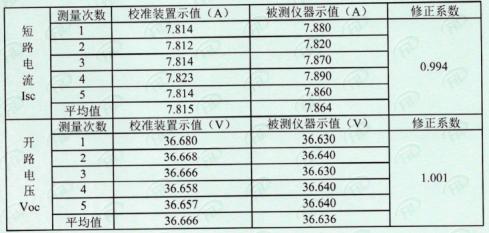

    ◆ 電子負載:



    三、技術指標

    設備型號

    DG500

    生產指標

    產能

    720 pcs/h(30ms)

    破片率

    ≤0.1% A級電池片

    適用規格

    電池片(3BB - MBB)最大支持到230*230 mm

    電池片厚度

    140-300μm

    上料方式

    手動上料

    測量指標

    太陽模擬器光源等級

    A+A+A+

    太陽模擬器等級標準

    IEC 60904-9

    校準方式

    標準電池單次自動校準光強

    光譜配度

    0.875-1.125(A+級)

    輻照度不均勻性

    ≤1%(A+級)

    輻照度不穩定性

    ≤1%(A+級)

    光譜范圍

    300-1200nm

    閃光時間

    15-150ms

    輻照度范圍

    200-1200W/m2

    ISC 60次重復性

    ≤0.3%

    光源壽命

    ≥30W次(15ms)
         ≥10W次(200ms)

    測量范圍

    電壓:0-1V(分辨率1mV)
         電流:0-20A(分辨率1mA)

    電氣指標

    故障報警

    實時故障報警

    工作環境

    20℃-30℃

    電源

    AC220V/50Hz/15A

    壓縮空氣

    氣壓:0.5—0.8MPa,耗氣量:0.3 m3/min

    設備尺寸

    670*630*1675mm
