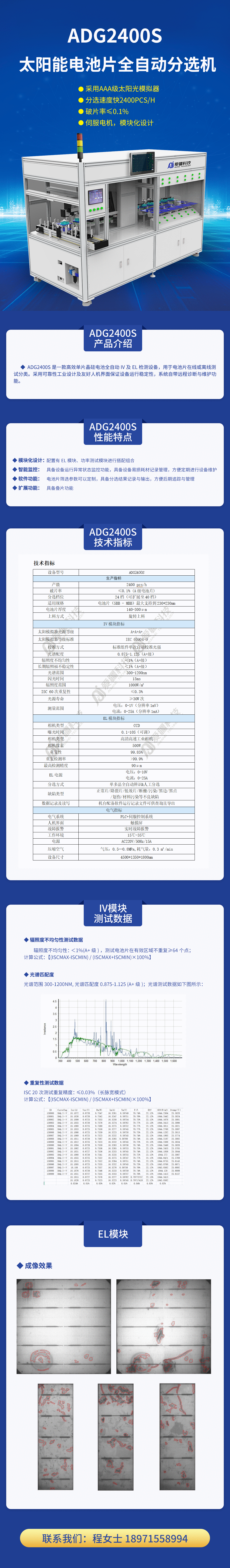

一、產品介紹
ADG2400S是一款高效單片晶硅電池全自動IV及EL檢測設備，用于電池片在線或離線測試分類。采用可靠性工業設計及友好人機界面保證設備運行穩定性，系統自帶遠程診斷與維護功能。
二、性能特點
◆ 模塊化設計
配置有EL模塊、功率測試模塊進行搭配組合
◆ 智能監控
具備設備運行異常狀態監控功能，具備設備易損耗材記錄管理，方便定期進行設備維護
◆ 軟件功能
電池片篩選參數可以定制，具備分選結果記錄與輸出，方便后期追蹤與管理
◆ 擴展功能
具備疊片功能
三、技術指標
設備型號 | ADG2400S |
生產指標 |
產能 | 2400 pcs/h |
破片率 | ≤0.1% (A級電池片) |
分選檔位 | 24檔位（可擴展至40檔) |
適用規格 | 電池片（5BB - MBB）最大支持到230*230mm |
電池片厚度 | 140-300μm |
上料方式 | 旋轉上料 |
IV模塊指標 |
太陽模擬器光源等級 | A+A+A+ |
太陽模擬器等級標準 | IEC 60904-9 |
校準方式 | 標準組件單次自動校準光強 |
光譜配度 | 0.875-1.125（A+級） |
輻照度不均勻性 | ＜1%（A+級） |
長期輻照福不穩定性 | ＜1%（A+級） |
光譜范圍 | 300-1200nm |
閃光時間 | 15ms |
輻照度范圍 | 1000W/m2 |
ISC 60次重復性 | ≤0.3% |
光源壽命 | ≥30W次 |
測量范圍 | 電壓：0-1V（分辨率1mV） 電流：0-25A（分辨率1mA） |
EL模塊指標 |
相機類型 | CCD |
曝光時間 | 0.1-10S（可調） |
相機類型 | 高清高速工業相機 |
相機像素 | 500W |
重復性 | 99.85% |
重復檢測率 | >99.9% |
最高檢測精度 | 90μm |
EL電源 | 電壓：0-10V 電流：0-25A |
分選方式 | 單多晶全自動辨識&人工分選 |
缺陷類型 | 正常片/隱裂片/低效片/斷柵/污染/黑邊/黑點
/劃傷/材料污染等不良缺陷 |
數據記錄及讀寫 | 機臺配備軟件運行記錄文件可供查詢且導出 |
電氣指標 |
電氣系統 | PLC+伺服控制系統 |
人機界面 | 觸摸屏 |
故障報警 | 實時故障報警 |
工作環境 | 15℃-35℃ |
電源 | AC220V/50Hz/15A |
壓縮空氣 | 氣壓：0.5—0.8MPa,耗氣量：0.3 m3/min |
設備尺寸 | 4500*1350*1800mm |
