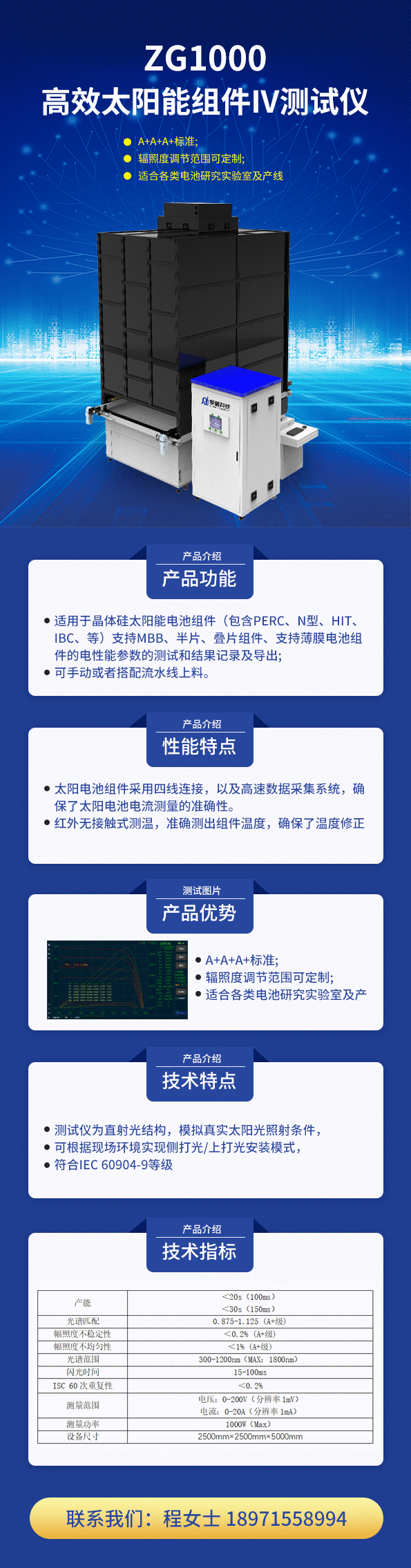

一、產品介紹
ZG1000系列太陽電池組件測試儀為直射光結構，模擬真實太陽光照射條件，可根據現場環境實現側打光/上打光安裝模式，滿足300-1200nm全光譜，脈沖寬度10ms至200ms可調。設備滿足行業光譜標準：
1、A+A+A+性能；不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業標準。
2、全光譜；光譜范圍滿足300-1200nm范圍，實現高效晶硅電池的全光譜測試，測試準確性大幅提高。
太陽電池組件采用四線連接，以及高速數據采集系統，確保了太陽電池電流測量的準確性。紅外無接觸式測溫，準確測出組件溫度，確保了溫度修正的準確性。
測試對象：適用于晶體硅太陽能電池組件（PERC、N型、IBC以及HIT等）、支持MBB、半片、疊片等組件、支持薄膜電池組件的電性能參數的測試和結果記錄及導出。
二、性能特點
◆ A+A+A+標準：高于IEC60904-9標準
◆ 300-1200nm全光譜：更加真實反映組件在各波段響應能力
◆ 適合各類電池研究實驗室及產線
◆ 電子負載：掃描方向支持Isc→Voc和Voc→Isc兩種模式
◆ 測量對象：PERC、N型、HIT、IBC、TOPCon、CIGS、普通晶硅等技術組件
◆ 輻照度：調節范圍可定制，最低至200 W/m2
三、技術指標
設備型號 | ZG1000 |
生產指標 |
產能 | ＜20s（100ms）＜30s（150ms） |
最大可測面積 | 2600mm×1600mm（典型面積）
3000×2000mm（最大測試面積，可定制） |
光源方向 | 上打光/側打光光源 |
上料方式 | 手動/配流水線 |
測量指標 |
太陽模擬器光源等級 | A+A+A+ |
太陽模擬器等級標準 | IEC 60904-9 |
校準方式 | 標準組件單次自動校準光強 |
光譜匹配 | 0.875-1.125 (A+級) |
幅照度不穩定性 | ＜0.2% (A+級) |
幅照度不均勻性 | ＜1% (A+級) |
光譜范圍 | 300-1200nm（MAX：1800nm） |
閃光時間 | 15-100ms |
輻照度范圍 | 200-1200W/m2(可定制) |
ISC 60次重復性 | ＜0.2% |
光源壽命 | ≥6W次 |
測量范圍 | 電壓：0-200V（分辨率1mV）
電流：0-20A（分辨率1mA） |

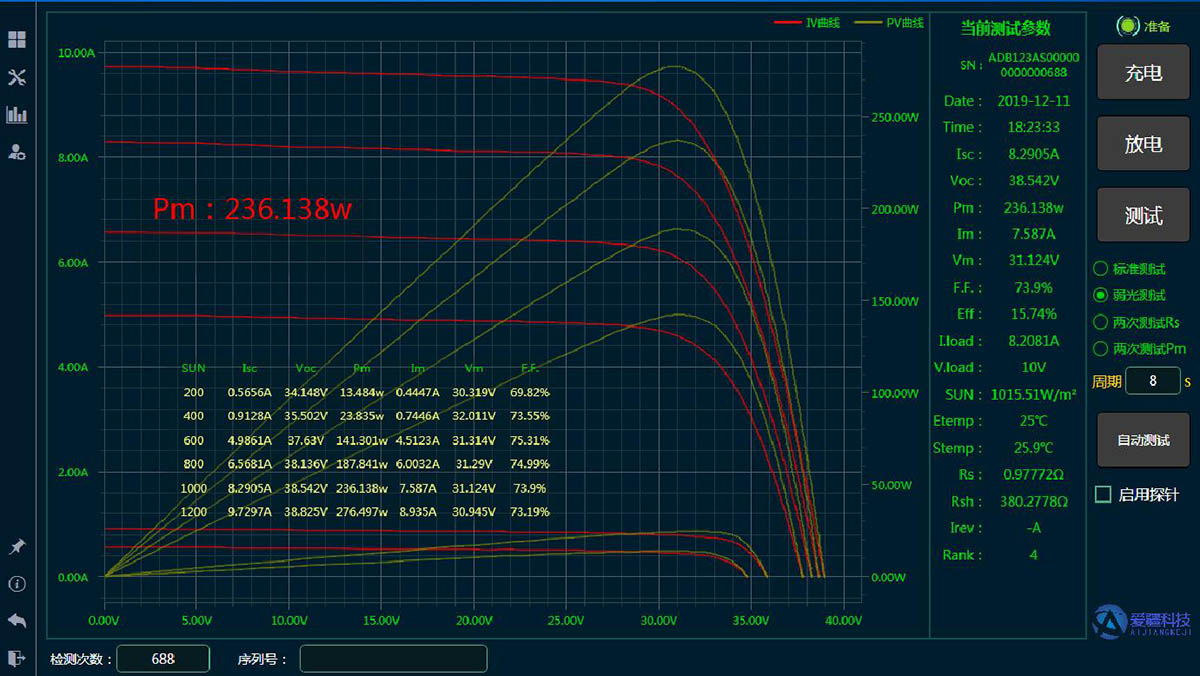

測試參數 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
電氣指標 |
測量功率 | 1000W（Max） |
測試接線方式 | 四線制 |
軟件功能 | 支持掃碼槍觸發測試，支持測試數據保存、查詢、導出，支持測試結果語音播報，支持腳踏觸發，具有溫度自動補償 |
工作環境 | 溫度：25℃±10℃；相對濕度：≤85% |
電源 | AC220V/50Hz/20A |
設備尺寸 | 2500mm×2500mm×5000mm |
