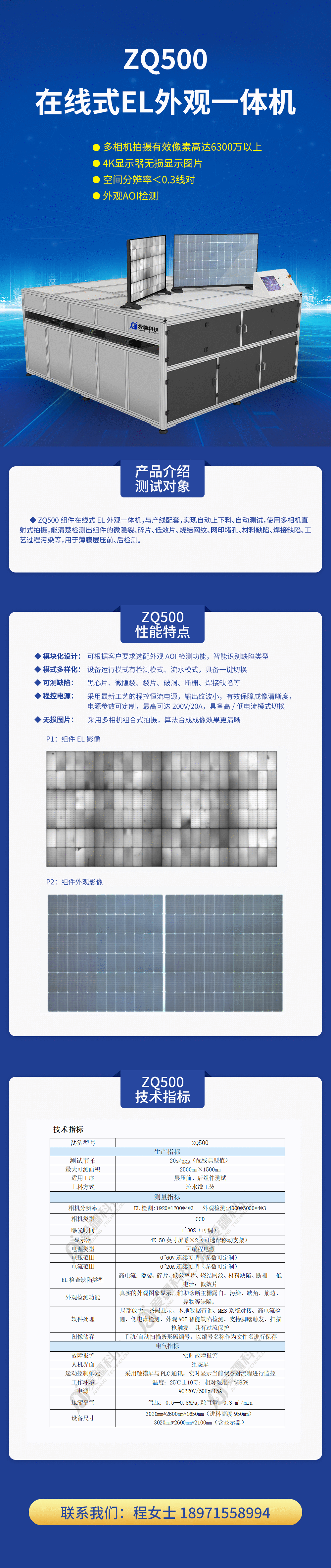

一、產品介紹
ZQ500組件在線式EL外觀一體機，與產線配套，實現自動上下料、自動測試，使用多相機直射式拍攝，能清楚檢測出組件的微隱裂、碎片、低效片、燒結網紋、網印堵孔、材料缺陷、焊接缺陷、工藝過程污染等，用于薄膜層壓前、后檢測。
二、性能特點
◆ 無損圖片：采用多相機組合式拍攝，算法合成成像效果更清晰

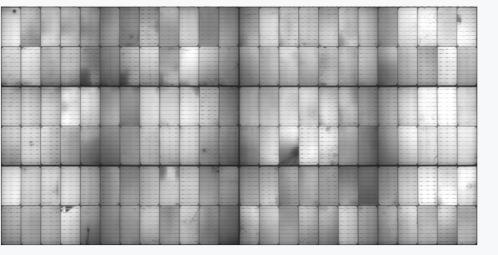

P1：組件EL影像
P2組件外觀影像
◆ 模塊化設計：可根據客戶要求選配外觀AOI檢測功能，智能識別缺陷類型
◆ 模式多樣化：設備運行模式有檢測模式、流水模式，具備一鍵切換
◆ 可測缺陷：黑心片、微隱裂、裂片、破洞、斷柵、焊接缺陷等，
◆ 程控電源：采用新工藝的程控恒流電源，輸出紋波小，有效保障成像清晰度，電源參數可定制，最高可達200V/20A，具備高/低電流模式切換
三、技術指標
| 設備型號 | ZQ500 |
| 生產指標 |
| 測試節拍 | 20s/pcs (配線典型值) |
| 最大可測面積 | 2500mm X 1500mm |
| 適用工序 | 層壓前、后組件測試 |
| 上料方式 | 流水線工裝 |
| 測量指標 |
| 相機分辨率 | EL檢測：1920*120*4*3 外觀檢測：4000*5000*4*3 |
| 相機類型 | CCD |
| 曝光時間 | 1~30S (可調) |
| 顯示器 | 4K 50英寸屏幕X2 (可選配移動支架) |
| 電源類型 | 可編程電源 |
| 電壓范圍 | 0~60V連續可調(參數可定制) |
| 電流范圍 | 0~20A連續可調(參數可定制) |
| EL檢查缺陷類型 | 高電流：隱裂、碎片、低效率片、燒結網紋、材料缺陷、斷柵 低電流：低效片 |
| 外觀檢測功能 | 真實的外觀圖象顯示，輔助診斷主柵露白、污染、缺角、崩邊、異物等缺陷; |
| 軟件處理 | 局部放大、條碼顯示、本地數據查詢、MES 系統對接、高電流檢測、低電流檢測、外觀AOI智能缺陷檢測、支持腳踏觸發、掃描槍觸發，具有過流保護 |
| 圖像儲存 | 手動/自動掃描條形碼編號，以編號名稱作為文件名進行保存 |
| 電氣指標 |
| 故障報警 | 實時故障報警 |
| 人機界面 | 組態屏 |
| 運動控制單元 | 采用觸摸屏與PLC通訊，實時顯示當前狀態對流程進行監控 |
| 工作環境 | 溫度: 25C士10°C; 相對濕度:≤85% |
| 電源 | AC220V/50Hz/15A |
| 壓縮空氣 | 氣壓: 0.5-0. 8MPa,耗氣量: 0.3 m2/min |
| 設備尺寸 | 3020mm*2600mm*1650mm（進料高度950mm） 3020mm*2600mm*2100mm（含顯示器） |
