雙玻雙面發電組件通俗點理解就是正、反面都能發電的組件，組件正面接收太陽光直射光發電，背面通過吸收背景的反射光和周圍的散射光來發電，在條件比較理想時，能提高組件20%到30%的發電量。由于背面發電量受背面接收的光強影響很大，下面就影響雙玻雙面發電組件背面發電的因素進行了研究。

1、組件朝向?qū)M件發電效率的影響

由于地理位置的原因，北半球的常規組件都是朝南以一定的角度安裝，當組件處于最好安裝角度時，年平均接收的太陽光輻射量最大，常規組件系統發電量最大。而雙玻雙面發電組件的正、背面發電特性，決定了其不僅可以以傳統的方式安裝，還可以東西向垂直安裝。東西向垂直安裝方式，簡單點講就是把組件垂直起來，組件的正反面，一面朝東，另一面朝西。這樣雙玻雙面發電組件不論是上午還是下午都可以最大限度的接收太陽光輻射，這導致了雙玻組件有兩個發電高峰。

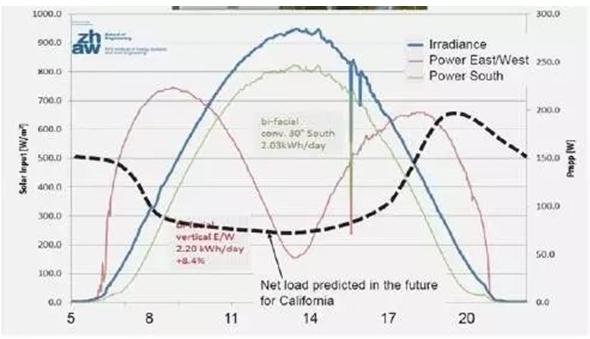

IEFE于2014年5月18日在瑞士溫特圖爾使用兩塊255W的雙玻雙面發電組件做了安裝朝向?qū)Ρ葘?shí)驗。經過測試，東西方向垂直安裝的組件日發電量2.20kWh，而標準安裝角度30度的組件日發電量為2.03kWh，東西方向垂直安裝的組件比標準安裝角度30度的組件多發電8.4%。

由此可以得出：組件東西向垂直安裝要優于標準度角安裝。

2、安裝角度對組件發電效率的影響

常規組件在沒有安裝單軸或雙軸自動跟蹤系統的情況下，只能按一定的角度安裝，被動的接收太陽光輻射；相同的安裝角度下（其它條件完全相同），雙玻雙面發電組件在正面接收太陽光直射時，背面也在接收地面和其它方向的反射光和散射光，正、背面同時在發電，相比于常規組件優勢明顯。三洋曾在日本大阪做過對比實驗，系統安裝于反射率為0.3的混凝土地面，離地高度6.6英尺（約2米），實驗結果顯示：安裝角度為0度時（即水平安裝），雙玻雙面發電系統比常規系統多發電5%；安裝角度為30度時，雙玻雙面發電系統比常規系統多發電7%；安裝角度為90度時，雙玻雙面發電系統比常規系統多發電34%。

實驗得出：安裝角度從0到90度，角度越大雙玻雙面發電系統相比于常規系統優勢越大。

3、不同反射背景對組件發電效率的影響

雙玻雙面發電組件安裝位置的背景反射率決定了背面發電量的多少，只有背面盡量多的接收反射和散射光，背面才能增效更多。通常物體的顏色越淺，物體的反射率越高。

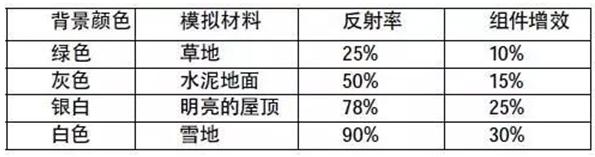

我們做了一組反射率對雙玻雙面發電組件影響對比實驗，組件離地55cm，安裝角度35度，組件正面最大功率為245W，試驗準備了四塊不同顏色的背景材料，尺寸為7m*5m，顏色為綠色、灰色、銀白色和白色，分別模擬反射率為25%的草地、反射率為50%的水泥地面、反射率為78%的明亮的屋頂和反射率為90%的雪地，通過數據采集裝置獲得數據，分析試驗結果顯示：

實驗結果證明背景顏色越淺，背景反射率越高，組件發電量提升越多。

4、系統最低點離地高度對組件發電效率的影響

由于不同地區冬季降雪量不同，通常設計的系統最低點離地高度也不同，隨著最低點離地高度的變化，組件背面接收的輻照度也隨之變化。系統最低點離地越高，組件與地面之間的空間越大，組件背面可接收的周圍反射面越大，背面的發電量也越多。在北海道地區，冬季幾乎完全被雪覆蓋，地面反射率很高，所以雙玻雙面發電電站在北海道特別有優勢，不僅如此，其電站的組件最低點離地特別高，例如北海道旭川地面電站的最低點離地1.8米，只有安裝方式更加合理，背面發電量才能得到保障。組件最低點離地高度越高，雙玻雙面發電組件發電量提高的越多。

5、結論

綜合來看，組件背面的發電量主要是安裝朝向、安裝角度、背景反射率和離地高度共同作用的結果，當組件發電量提升大于18%時，組件安裝方式才比較合理。

6、結束語

由以上影響雙玻雙面發電組件背面發電的因素，我們不難發現：安裝方式對要實現背面增效起著至關重要的作用，所以安裝時安裝支架盡量不遮擋背面電池片，組件東西向垂直安裝要優于標準30度角安裝；安裝角度從0到90度內，組件安裝角度越大，相對于常規組件優勢越大；在相同的輻照度下，組件背部的反射背景顏色越淺，背景反射率越高，組件背面發電效率越高；組件最低點離地越高，組件背面發電效率越高。合理的安裝方式可以最大化雙玻雙面發電組件的優勢，提高了單位面積的發電量，未來必定會掀起光伏行業的又一輪改革。

     據統計，2017年，疊加了雙面電池的雙玻組件在5GW應用領跑者中中標量占比超過50%，是技術領跑者的理想選擇。到目前為止，越來越多的電站業主在集中招標時開始指定雙玻組件，雙面雙玻更是被國內外眾多組件企業列入其未來計劃，基于“雙面雙玻+”前沿技術并輔以智能運維為光伏電站提質增效提供了解決方案。而2018年上半年國內雙玻組件產量數據顯示：已突破5GW，市場前景備受業界看好。

韓金峰 趙維維 郭政陽 吳浩 馬小報

作者單位：英利集團保定嘉盛光電科技股份有限公司
